Комплекс рентгеновский диагностический КРД 50, исполнение “ИНДИАКОМ”

Предназначение и описание комплекса: Комплекс предназначенный для использования в рентгеновском многофункциональном кабинете, проведение всех типов рентгенографических и рентгеноскопических исследований с использованием усилителя рентгеновского изображения (УРИ) с телевизионной системой.

Обеспечивает такие виды обследования:

Стандартные обследования костей в прямых и боковых проекциях;
Рентгенография на кассетах стандартных форматов;
Обследования с введением барием и ёда;
Линейная томография;

Комплекс включает:

Поворотный стол-штатив ПСШ 3-10 с автоматическим экранно-съемочным устройством, усилителем рентгеновского изображения и ТВ системой для провидения рентгенографии и рентгеноскопии.
Усилитель рентгеновского изображения УРИ 230-С.
Стол с вертикальным штативом для графических снимков и томографии «Индиагрф».
Вертикальная стойка снимков «Строс-К».
Рентгеновский излучатель для первого рабочего места «ИРД-1».
Рентгеновский излучатель для второго и третьего рабочих мест «ИРД-2».
Устройство питания рентгеновское IEC-50.
Ширма защитная для защиты врача.
В/В кабели.
Кассеты рентгеновские с усиливающим экранами (13х18, 18х24, 24х30, 35,6х35,6)
Техническая документация

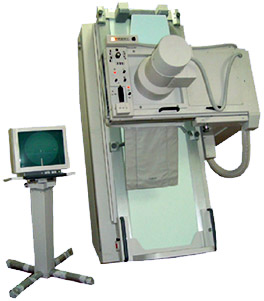

Поворотный стол-штатив ПСШ 3-10:

Прямо управляемый с декой, что плавает.
Размер деки стола 2020х720мм
Дека с низким уровнем кофициента поглощения рентгеновских лучей.
Углы наклона от -15? до +90? с автоматической остановкой в 0?, 90? и 15? (тренделенбург).
Продольное перемещение деки с помощью электропривода 500мм. в каждую сторону.
Поперечное перемещение деки 140мм.
Максимальный вес пациента не меньше – 150 кг.

Екранно-съемочное устройство:

Диафрагмирование – автоматическое

Контроль серии снимков – автоматический. Может зависеть от размера кассеты и выбранного числа расприделения.

Касетодержатель дает возможность установки кассет размерами 13х18, 18х24, 24х30, 35,6х35,6 с разделением на 2, 3, 4 части

Продольное перемещение с помощью електро привода 500 мм.

Поперечное передвижение 250 мм.

Передвижение по направлению прохождения рентгеновских лучей с сменой расстояния между опорной и задней стенками от (180-20) до (500+30) мм.

Наибольшее растояниеот центра экрана от пола при вертикальном положении опорной стенки не меньше чем 1650 мм.

Расстояние от фокуса трубки до внешней поверхности деки не меньше чем 300 мм.

УРИ 230-С:

Количество полей изображения- два.
Размер поля входящего изображения Ø , мм.:
Основного не меньше 225 мм
Вспомогательного не меньше 130 мм
Динамический диапазон, раз – не меньше 50.
Телевизионная система на ПЗС-матрице
Монитор реального времени-17”, 50 Гц;
Пороговый контраст – не больше 2 %

Стол с вертикальным штативом для графических снимков и тамографии «Индиаграф»

Линейная тамография – 4 угла: 8, 20, 30, 45 градусов.

Диапазон времени экспозиции – 0,1 до 4,0 с.

Дека стола, что плавает, имеет электромагнитный тормоз

Расстояние «фокус-пленка» не больше чем 60 мм.

Расстояние «фокус-пленка» не меньше чем 1150±50.

Имеет встроенную рентгеновскую решетку для кассет стандартных размеров от 13х18 см. до 35,6х35,6 см.

Высота среза плавно регулируется в границах от 0 до 25см.

Рентгеновский излучатель имеет возможность поперечного перемещение вдоль стола не меньше 2100 мм.

Рентгеновский излучатель поворачивается вокруг поперечной оси не меньше 180°.

Предусмотрена возможность местного управления штативом из пульта, расположенного на корпусе излучателя.

Диафрагма – глубина ручная с световой имитацией рентгеновского поля.

Вертикальное перемещение излучателя по колоне совершается с помощью электропривода,и составляет не меньше 1350 мм.

Габариты, мм- не больше 3600х1480х2850

Стойка снимков «Строс-К»

Крепление стойки – напольное
Вертикальное перемещение приемника – не меньше чем 1250 мм.
Нижнее положение центра приемника от пола – не меньше чем 350
Возможность съемки на рентгеновскую пленку форматов от 13х18 до 35х43 мм.

Устройство питания рентгеновский IEC-50 и рентгеновские излучатели:

Сеть питания 380 В, 50 Гц ± 1%.
Мощность – 50 кВт.
Имеет микропроцесорную систему управления.
Автоматическое регулирование размеров кВ – мА при рентгеноскопии.
Диапазон изменение анодного напряжения при рентгенографии – не меньше чем 30-600 мА.
Диапазон напряжений рентгеноскопии – не меньше чем 40-110 кВ, графии – не меньше чем 40-125кВ
Диапазон изменения электрического напряжения не меньше чем от 1 до750 мАс.
Регулирование анодного напряжения и тока при рентгеноскопии плавное.
Контроль яркости изображения при рентгеноскопии автоматическое.
Устройство имеет защиту рентгеновской трубки от перегрузки, встроенные программы обследование органов, встроенною систему самодиагностики.
Значения что регулируются отображаются
Рентгеновские трубки – с вращающимся термостойким анодом и двойным фокусом.

Автоматизированное рабочее место врача-рентгенлаборанта:

Объем дисковой памяти 80 Гбайт (с возможностью расширения) и наличие устройства для создания архива рентгеновских изображений на лазерных дисках
Системный блок, собранный на базе процессора pentium-4.
Монитор с диагональю 17”
Есть возможность подключения к сети INTERNET, а также для работы в локальной сети лечебного учреждения
Принтер для получения твердых копий рентгенограмм. Автоматизированное рабочее место рентген-лаборанта:
Объем дисковой памяти 80 Гбайт (с возможностью расширения) и наличие устройства для создания архива рентгеновских изображений на лазерных дисках
Системный блок, собранный на базе процессора pentium-4.
Монитор с диагональю 17”
Есть возможность подключения к сети INTERNET, а также для работы в локальной сети лечебного учреждения
